Membuat sensor kebakaran menggunakan Arduino adalah proyek yang menarik dan berguna untuk memahami dasar-dasar sensor dan pemrograman mikrokontroler. Anda bisa menggunakan sensor seperti **MQ-2** atau **MQ-7** untuk mendeteksi gas yang biasanya dihasilkan oleh kebakaran. Berikut adalah langkah-langkah untuk membuat sensor kebakaran menggunakan Arduino dengan sensor MQ-2:
Komponen yang Dibutuhkan
1. Arduino Uno (atau board Arduino lainnya)
2. **Sensor MQ-2** (atau sensor gas lain seperti MQ-7)
3. **LED** (sebagai indikator)
4. **Resistor 220 ohm** (untuk LED)
5. **Buzzer** (untuk memberikan peringatan suara)
6. **Breadboard dan kabel jumper**
7. **Sumber daya untuk Arduino** (misalnya kabel USB atau adaptor)
Langkah-langkah
1. Rakit Sirkuit
Sambungkan Sensor MQ-2 ke Arduino:
- VCC dari sensor MQ-2 ke 5V pada Arduino.
- GND dari sensor MQ-2 ke GND pada Arduino.
- DO (Digital Output) dari sensor MQ-2 ke pin digital di Arduino (misalnya pin 2).
- AO (Analog Output) dari sensor MQ-2 bisa dihubungkan ke pin analog (misalnya pin A0) jika Anda ingin menggunakan output analog.
2. Sambungkan LED dan Resistor:
- Anode (kaki panjang) LED ke salah satu pin digital pada Arduino (misalnya pin 13) melalui resistor 220 ohm.
- Cathode (kaki pendek) LED ke GND pada Arduino.
3. Sambungkan Buzzer:
- Positif (pin panjang) buzzer ke pin digital di Arduino (misalnya pin 12).
- Negatif (pin pendek) buzzer ke GND pada Arduino.
2. Kode Arduino

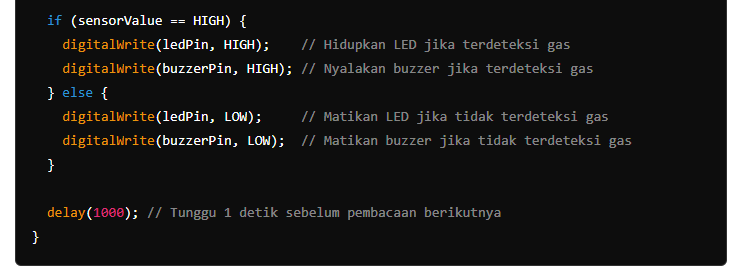

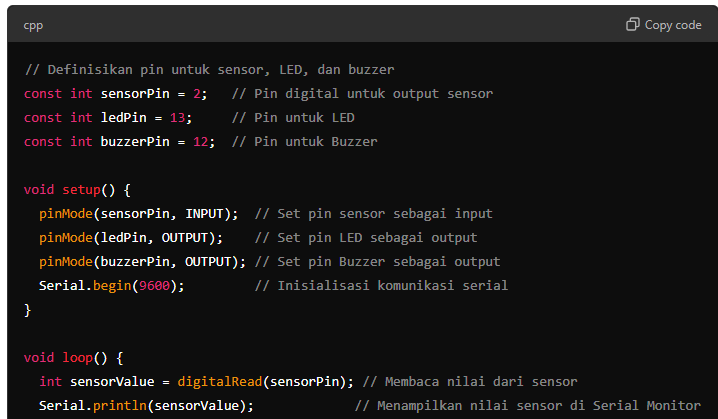

Berikut adalah contoh kode sederhana untuk mendeteksi gas menggunakan sensor MQ-2 dan mengaktifkan LED dan buzzer jika terdeteksi gas:
3. Pengujian dan Kalibrasi
- Uji Sensor: Setelah meng-upload kode ke Arduino, Anda harus menguji sensor dengan sumber gas (seperti asap rokok) untuk memastikan bahwa sistem berfungsi dengan baik.
- Kalibrasi: Sensor MQ-2 mungkin memerlukan waktu untuk kalibrasi. Biasanya, sensor ini perlu memanaskan diri selama beberapa menit sebelum memberikan pembacaan yang akurat. Bacalah dokumentasi sensor untuk detail lebih lanjut tentang kalibrasi.
4. Pengembangan Lebih Lanjut
- Tambahkan Fitur: Anda dapat menambahkan fitur lain seperti pengiriman data ke server, notifikasi melalui aplikasi smartphone, atau integrasi dengan sistem alarm yang lebih kompleks.
- Pemantauan Jarak Jauh: Gunakan modul Wi-Fi seperti ESP8266 atau modul GSM untuk mengirimkan data sensor ke server untuk pemantauan jarak jauh.
Dengan langkah-langkah ini, Anda akan memiliki sistem sensor kebakaran dasar menggunakan Arduino. Pastikan untuk selalu melakukan pengujian dan kalibrasi yang tepat untuk memastikan keandalan sistem.
